DACx3701-Q1 具有非易失性存储器和兼容 PMBus™ 且具有 GPI 控制功能的 I2C接口的汽车类 10 位和 8 位电压输出智能 DAC

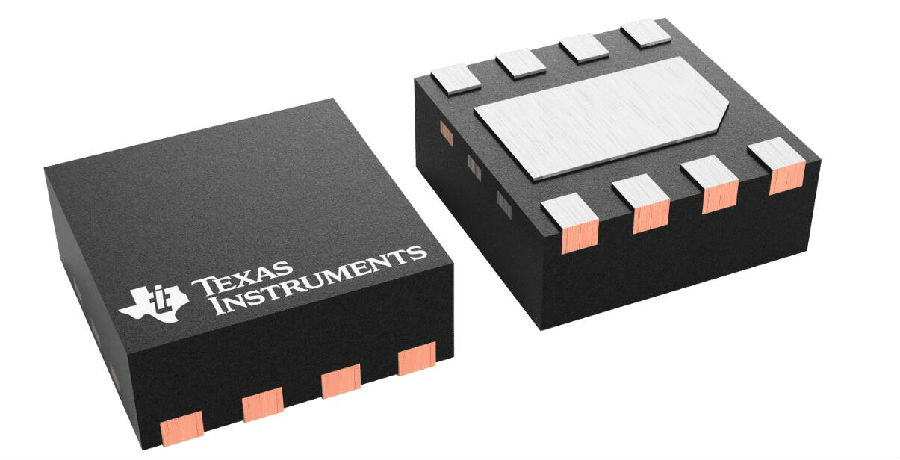

 特性• 符合面向汽车应用的 AEC-Q100 标准：– 温度等级 1：–40°C 至 +125°C，TA• 1 LSB INL 和 DNL（10 位和 8 位）• 宽工作范围– 电源：1.8V 至 5.5V• 基于通用输入 (GPI) 的功能触发• 兼容 PMBus™ 的 I2C 接口– 标准模式、快速模式和快速模式+– 四个目标地址选项配置为使用广播地址– 1.62V VIH (VDD = 5.5V)• 用户可编程的非易失性存储器 (NVM/EEPROM)– 保存和撤销所有寄存器设置• 可编程波形生成：方形、三角形和锯齿形• 使用三角波形和 FB 引脚的脉宽调制 (PWM) 输出• 数字压摆率控制• 内部基准• 功耗极低：在 1.8V 时为 0.2mA• 灵活启动：高阻抗或 10K-GND• 微型封装：8 引脚 WSON (2mm × 2mm)

参数：

Number of DAC channels1Interface typeI2COutput typeBuffered VoltageSettling time (µs)12FeaturesCost Optimized, Low Power, Small Size, Smart DACReference typeExt, IntArchitectureStringRatingAutomotiveOutput range (max) (mA/V)5.5Output range (min) (mA/V)1.8Power consumption (typ) (mW)0.2Operating temperature range (°C)-40 to 125
