数码管显示驱动及I/O 扩展芯片:CH422G
概 述

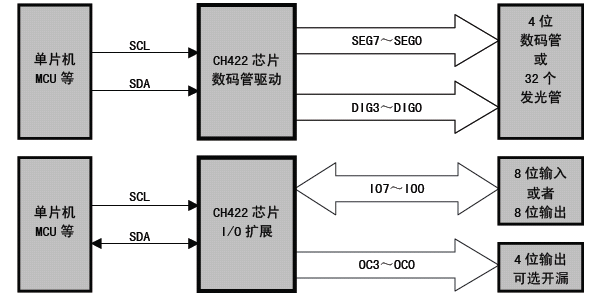

CH422 芯片可以用于数码管显示驱动或者I/O 扩展。CH422 内置时钟振荡电路，可以动态驱动4位数码管或者32 只LED 发光管；CH422 用于I/O 扩展时，可以提供8 个双向输入输出引脚和4 个通用输出引脚；CH422 通过2 线串行接口与单片机等交换数据。
特 点
> 动态显示扫描控制，直接驱动4 位数码管或者32 只发光管LED。
> 内置电流驱动级，段电流驱动能力不小于15mA，输出的字电流不小于100mA。
> 内置时钟振荡电路，不需要外部提供时钟或者外接振荡元器件，更抗干扰。
> 通过两线串行接口远程扩展出8 个通用输入输出引脚GPIO 和4 个通用输出引脚GPO。
> 4 个通用输出引脚可以选择推挽输出或者开漏输出。
> 支持3V～5V 电源电压，支持低功耗睡眠，可以被输入电平变化唤醒。
> 高速2 线串行接口，时钟速度从0 到1MHz，兼容两线I2C 总线，节约引脚。
> 采用SOP16 无铅封装，兼容RoHS。

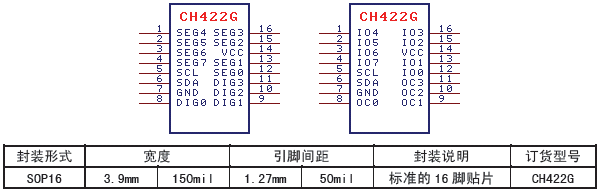

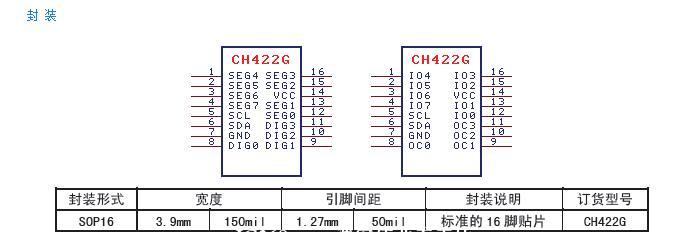

封 装
