先进先出存储器芯片:CH424Q
概 述

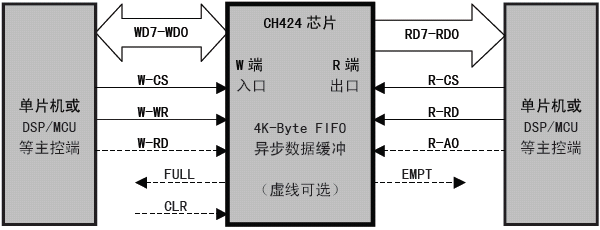

CH424 是4K 字节容量的FIFO 存储器芯片。CH424 具有入端W 和出端R 两个8 位被动并行端口，CH424 通过8位数据线和读、写、片选等控制线挂接到单片机/DSP/MCU/MPU等控制器的系统总线上，适用于连接单片机与单片机，单片机与DSP/MCU 等。下图为其一般应用框图。
特 点
> 4K x 8 位 FIFO。
> 8 位并行接口：
W 端/入口：8 位双向三态数据总线（WD7～WD0），片选（W_CS），写(W_WR)，读(W_RD)；
R 端/出口：8 位三态数据总线（RD7～RD0），片选（R_CS），读（R_RD），地址（R_A0）。
> 可以随时查询FIFO 已用空间和剩余空间的字节数，便于成块读写。
> 提供FIFO 满状态线FULL 和FIFO 空状态线EMPT，低电平有效。
> 支持5V 电源电压、3.3V 电源电压以及3V 电源电压。

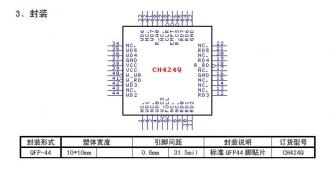

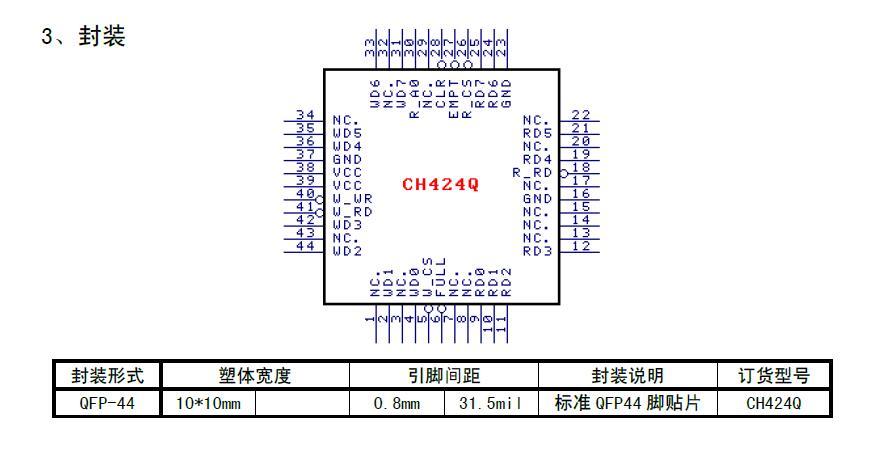

> 采用QFP-44 无铅封装，兼容RoHS。
