USB总线接口芯片:CH374
概 述

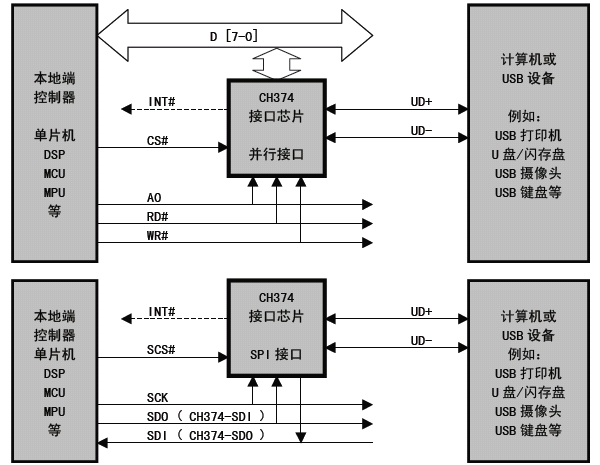

CH374是一个USB总线的通用接口芯片，支持USB-HOST主机方式和USB-DEVICE/SLAVE设备方式，内置3端口HUB根集线器，支持低速和全速的控制传输、批量传输、中断传输以及同步/等时传输。在本地端，CH374具有8位数据总线和读、写、片选控制线以及中断输出，可以方便地挂接到单片机/DSP/MCU/MPU等控制器的系统总线上。除此之外，CH374还提供了节约I/O引脚的SPI串行通讯方式，通过3线或者4线SPI串行接口以及中断输出与单片机/DSP/MCU/MPU等相连接。
特 点
> 低速和全速USB-HOST主机接口，兼容USB V2.0，外围元器件只需要晶体和电容。
> 支持1.5Mbps低速和12Mbps 全速USB 通讯，兼容USB V2.0，外围元器件只需要晶体和电容。
> 支持USB-HOST主机接口和USB-DEVICE 设备接口，支持动态切换主机方式与设备方式。
> CH374U芯片内置3端口USB根集线器ROOT-HUB，可以同时连接和管理3个USB设备。
> 支持常用的低速和全速USB设备的控制传输、批量传输、中断传输、同步/等时传输。
> 自动检测低速和全速USB设备的连接和断开，提供设备连接和断开的中断通知。
> 内置USB 信号线的阻抗匹配串联电阻、USB设备端的上拉电阻、USB主机端的下拉电阻。
> 可选两种单片机接口：6MB速度的8位被动并行接口和3.5MB/28MHz速度的SPI串行接口。
> 并行接口包含8位数据总线，1位地址，3线控制：片选输入、写选通以及可选的读选通。
> 并行接口只占用两个地址位：索引地址口和数据口，读写数据口后内部索引地址自动递增。
> SPI 串行接口包含SPI片选、串行时钟、串行输入和输出，并且SPI输出与输入可以并联。
> 中断输出引脚是可选连接，低电平有效，可以通过查询寄存器中的中断标志位代替。
> 提供辅助功能：可编程时钟输出，上电复位输出以及可选的看门狗复位。
> 提供支持FAT12/FAT16/FAT32文件系统的U 盘文件级子程序库，实现单片机读写U盘文件。
> 支持5V 电源电压和3.3V电源电压甚至3V电源电压。
> 提供SOP-28、SSOP-20、SSOP-24 和SOP-16无铅封装，兼容RoHS，可以提供DIP28转换板，引脚基本兼容CH375和CH372芯片。

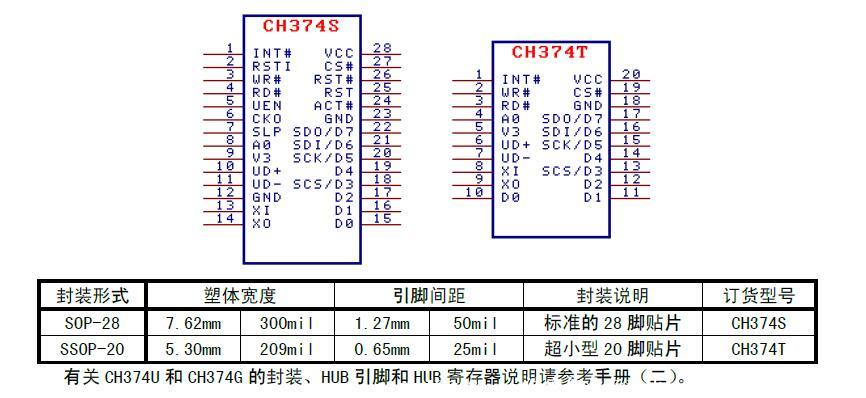

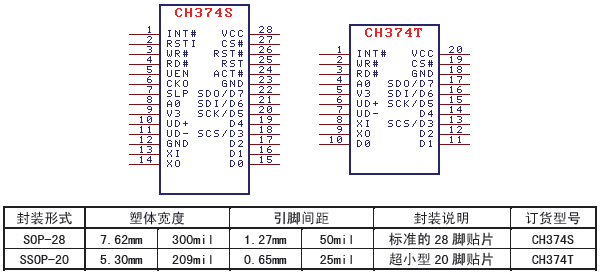

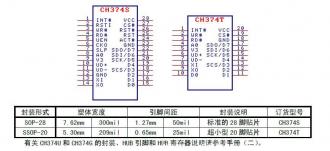

封 装

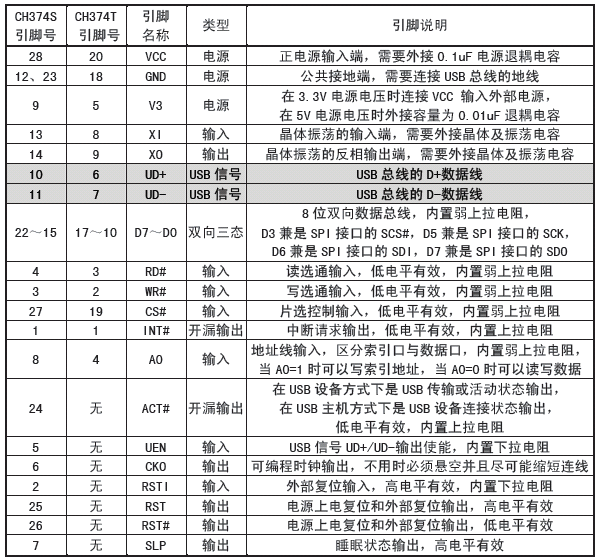

引 脚
