USB Android HOST芯片:CH9343
概 述
CH9343是一个高度集成、低功耗、单芯片全速USB Android Host接口控制芯片，可配置为6种扩展接口：UART、GPIO、PWM、I2C主机、SPI主机及SPI从机，用于内置USB设备接口的安卓设备访问外部组件。

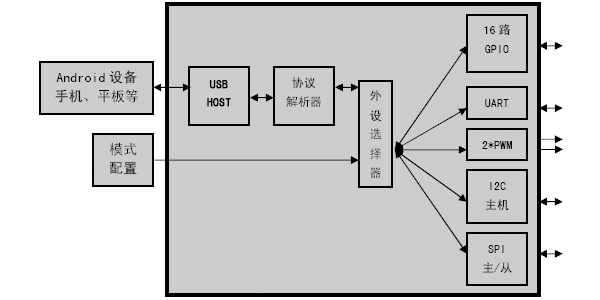

下图为其内部框图。
特 点
> 支持全速USB传输(12Mbps)，兼容USB V2.0。
> 全内置USB协议处理，无需外部编程。
> 硬件全双工异步串口，支持MODEM 信号RTS和CTS以及RS485收发控制信号TNOW。
> 16路通用输入输出引脚。
> 2路PWM输出。
> I2C主机接口，时钟可调节。
> SPI主/从接口，字节MSB/LSB传输次序可调节。
> 提供USB 设备配置完成指示。
> 支持5V电源电压和3.3V电源电压甚至3V电源电压。
> 提供SOP-16、LQFP-48无铅封装，兼容RoHS。
